- Лотки для горизонтальных поворотов трассы
- Лотки для вертикальных поворотов трассы
- Лотки тройниковые
- Лотки крестообразные
Виды угловых кабельных лотков

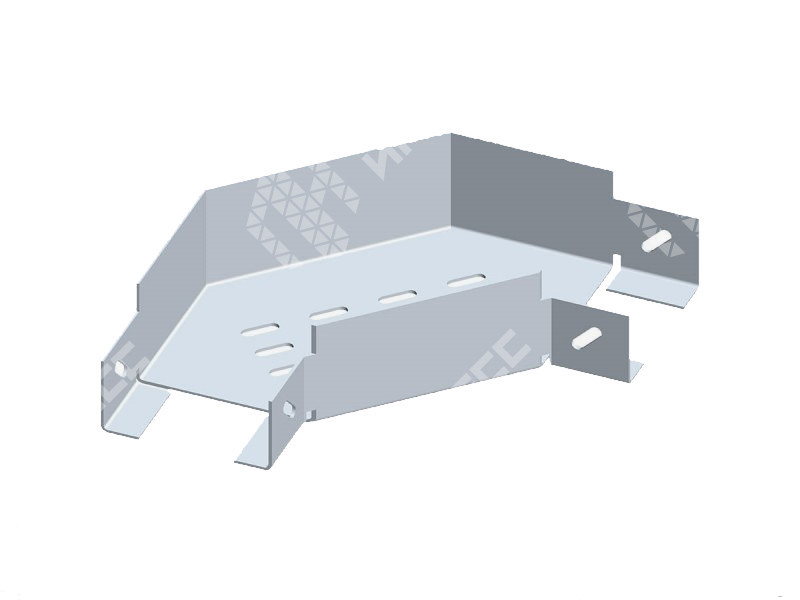

Горизонтальные угловые лотки применяются для поворота трассы, в зависимости от угла изгиба применяются два вида: на 90° и 45°. В зависимости от места установки конструкции необходимо выбирать глухие или перфорированные лотки (зависит от наличия неблагоприятных воздействий и необходимости вентиляции).
Вертикальные угловые лотки применяются при монтаже вертикальной трассы для поворота линии на угол до 90°. Разные кабельные лотки помогают задать угол трассе. Для построения вертикальных конструкций используют лотки для поворота вверх, вниз и универсальные лотки, с помощью которых можно задать нужный угол.
Тройниковые угловые лотки используются для ответвления линий в трёх направлениях под углом 90°. Установка лотков проводится на горизонтальной плоскости для размещения открытых кабелей, электропроводок. Устройство применяется как для разветвления, так и сбора проводов в один пучок.
Крестообразные угловые лотки применяются при конструкции сложных систем для ответвлений по горизонтальной плоскости. Используются для продления конструкций с точки ввода трассы. Для креплений имеют продолговатые отверстия, позволяющие регулировать глубину посадки лотка. Разветвители легко устанавливаются, не требуют дополнительного ухода.
Ширина лотка: 50; 100; 150; 200; 250; 300; 350; 400; 500; 600 мм
Высота борта: 25; 50; 65; 80; 100; 150; 200 мм
Толщина металла: 0,8; 1,0; 1,2; 1,5 мм
